42BYGH250混合式步進電機說明書

兩相混合式步進電機說明書

42BYGH250系列混合式步進電機

一、 簡介：

步距角：0.9/1.8°

溫升：80℃（額定電流）

環境溫度：-20°C~+55°C

絕緣電阻： 100M Ω Min. ,500VDC

絕緣強度：500VAC for one minute

絕緣等級：B級

二、 技術參數：

電機型號		步進電機相數	相電流	相電阻	相電感	保持轉矩	轉動 慣量	步進電機重量	機身長度	適配步進電機 驅動器型號
單軸	雙軸		A	Ω	mH	N.M	g-cm²	kg	mm	適配步進電機 驅動器型號
42BYGH2501	42BYGH2501-10	2/4	1.33	2.1	2.5	0.22	35	0.22	34	2HB024M 步進電機 驅動器
42BYGH2502	42BYGH2502-10	2/4	1.68	1.65	3.2	0.36	54	0.28	40
42BYGH2503	42BYGH2503-10	2/4	1.68	1.65	2.8	0.44	68	0.35	48

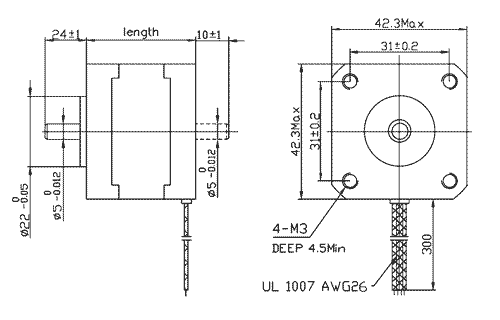

三、 安裝尺寸：

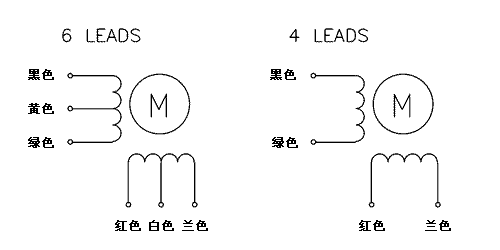

四、 引出線說明:

　　兩相混合式步進電機系列

　　參數詳細，型號眾多，規格齊全。

　　運轉平穩，噪音小，能適應惡劣的工作環境。

　　杭州明創科技有限公司

聯系電話：0571-85226995

網址：http://www.myapce.com

【步進電機知識介紹】

二相步進電機和五相步進電機的應用場合有何不同？

　　兩相和五相的混合式步進電機的應用場合有何不同？

　　一般來說，兩相步進電機步距角大，高速特性好,但是存在步進電機低速振動區。而五相步進電機步距角小，低速運行平穩。

　　所以，在對步進電機的運轉精度要求較高，且主要在中低速段（一般低于600轉/分）的場合應選用五相步進電機；

　　反之，若追求步進電機的高速性能，對精度及平穩性無太多要求的場合應選用成本較低的兩相步進電機。

　　另外，五相步進電機的力矩通常在2NM以上，對小力矩的應用，一般采用兩相步進電機，而低速平穩性的問題可以通過采用細分步進電機驅動器的方式解決。
