兩相混合式步進電機說明書



110BYG250系列混合式步進電機



一、  兩相混合式步進電機 步進電機簡介:













步進電機步距角:0.9/1.8°

溫升:80℃(額定電流)

環境溫度:-20°C~+55°C

步進電機絕緣電阻: 100M Ω Min. ,500VDC

步進電機絕緣強度:500VAC for one minute

步進電機絕緣等級:B級

二、  步進電機技術參數:

步進電機型號

步進電機相數

相電流

相電阻

相電感

保持
轉矩

轉動
慣量

電機
重量

機身
長度

適配
步進電機
驅動器
型號

單軸



A

Ω

mH

N.M

Kg-cm2

kg

mm

110BYGH2501步進電機

2

5

0.9

10

8

8.4

7

158

2HB0822M
步進電機
驅動器

110BYGH2502步進電機

2

5

0.9

15.2

12

12.6

10

197

110BYGH2503步進電機

2

5

0.9

18.5

16

16.8

12

240

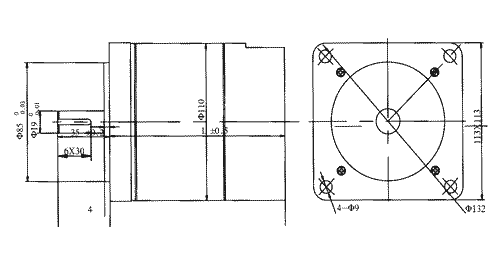

三、  步進電機安裝尺寸:

鍵尺寸:   5*30

    該系列電機軸徑有Φ16Φ19兩種,特殊要求可根據客戶要求定作!



四、  步進電機引出線說明:



型號

7

1

3

 4

5

 6

七芯航空插座

110BYG250步進電機

接地

A

/A

B

/B





接法

  兩相混合式步進電機系列

  參數詳細,型號眾多,規格齊全。

  運轉平穩,噪音小,能適應惡劣的工作環境。

  杭州明創科技有限公司

  網址:http://www.myapce.com

  聯系電話:0571-85226995
















【 步進電機知識介紹 】

步進電機應用中的注意事項



(一)、關于步進電機參數

其P為功率單位為瓦,Ω為每秒角速度,單位為弧度,n為每分鐘轉速,M為力矩單位為牛頓?米

P=2πfM/400(半步工作)

其中f為每秒脈沖數(簡稱PPS)

(二)、步進電機應用中的注意點

1、步進電機應用于低速場合---每分鐘轉速不超過1000轉,(0.9度時6666PPS),最好在1000-3000PPS(0.9度)間使用,可通過減速裝置使其在此間工作,此時電機工作效率高,噪音低。

2、步進電機最好不使用整步狀態,整步狀態時振動大。

3、由于歷史原因,只有標稱為12V電壓的步進電機使用12V外,其他電機的電壓值不是驅動電壓伏值 ,可根據驅動器選擇驅動電壓(建議:57BYG采用直流24V-36V,86BYG采用直流50V,110BYG采用高于直流80V),當然12伏的電壓除12V恒壓驅動外也可以采用其他驅動電源, 不過要考慮溫升。

4、轉動慣量大的負載應選擇大機座號步進電機。

5、步進電機在較高速或大慣量負載時,一般不在工作速度起動,而采用逐漸升頻提速,一電機不失步,二可以減少噪音同時可以提高停止的定位精度。

6、高精度時,應通過機械減速、提高電機速度,或采用高細分?jǐn)?shù)的驅動器來解決,也可以采用5相電機,不過其整個系統的價格較貴,生產廠家少,其被淘汰的說法是外行話。

7、步進電機不應在振動區內工作,如若必須可通過改變電壓、電流或加一些阻尼的解決。

8、步進電機在600PPS(0.9度)以下工作,應采用小電流、大電感、低電壓來驅動。

9、應遵循先選電機后選驅動的原則。

(三)、其他說明

  有關低頻振動、升降速、機械共振、工作往復運動的誤差、平面圓弧X、Y插補誤差以及其他問題。具體解決辦法恕不便在此敘述,用戶可來電咨詢我公司(電話0571-85226995),我公司可根據具體情況解決。

  不同廠家的電機在設計、使用材料及加工工藝方面差別很大,選用步進電機應注重可靠性、重品質。杭州明創科技有限公司的步進電機質量很不錯。
